产品概述****************************************

KP505A 第 4.5 代机械与智能型小方棒是卡帕尔公司最新研制生产的消除物体表面静电的除静电装置。

KP505A第4.5代机械与智能型小方棒是一种可选择连接或不连接压缩空气除静电装置，未连接压缩空气的消除静电距离建议在 100mm 以内，连接压缩空气的消除静电距离建议在300mm 以内。是一种固定式的除静电设备，需配上高压电源供应器才可使用。长度可以按客户的要求定做。具有安装简易、工作稳定、消除静电速度快的特点。

KP505A 第 4.5 代机械与智能型小方棒可产生大量的正负电荷，可以将经过它离子辐射区内的静电中和掉。当物体表面所带电荷为负电荷时，它会吸引辐射区中的正电荷，当物体表面所带电荷为正电荷时，它会吸引辐射区中的负电荷，从而使物体表面上的静电被中和，达到消除静电的目的，由于静电易吸附灰尘，除静电后产品表面不易吸附灰尘。

KP505A 第 4.5 代机械与智能型小方棒广泛应用于薄片料加工、分切、卷料等平面场合消除静电。

产品特点****************************************

1、外观精美，工艺精细。

2、采用铝合金棒体，感应无电极设计，安全性能高。

3、自由选择连接压缩空气，中和静电迅速。

4、棒体特制条形槽口，安装螺栓可移动、方便。

5、内置独特高风量气管。

6、离子棒有良好的接地保护功能。

技术参数****************************************

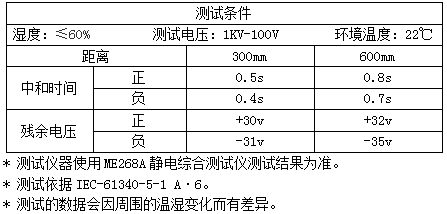

测试结果****************************************

安全须知****************************************

1、在安装和使用本设备之前请仔细阅读使用说明书。

2、整套设备在使用过程中，必须可靠接地，否则易导致本设备烧毁。

3、进入棒所接气源须为过滤水分、油脂、微尘后的洁净空气。

4、棒工作过程中严禁触碰高压离子针。

5、不易在＞80%湿度环境中使用本设备。

6、严禁在易燃和易爆环境中使用本设备。

7、内部维护和修理必须由专业人员进行。

安装使用****************************************

1、 安装使用指导：

(1) 选择好棒最佳安装位置，移动棒体槽口中的螺栓将棒固定安装在设备上。

(2) 棒需要配备工作电压为 5.6KV 的 KP401A 高压电源供应器一起使用。

(3) 将棒连接线末端插入高压电源供应器的高压输出插孔，顺时针旋转到头后将棒连接线的

接地线圈接到高压电源供应器外侧的接地柱上，并确认接地良好后,若离子棒需要压缩

空气将气源接头用Ф8mm 软管连接离子棒至气源发生设备。

(4) 将电源连接线品字尾的一端插入高压电源供应器黑色插口内，另一端电源线插头插入带

有接地线的通电插座上。

(5) 打开连接棒气源的设备开关，而后再打开高压电源供应器的电源开关，即可消除静电和

除尘。

2、外形尺寸图：

3、安装方式示意图：
